Máy Bơm Hút Chân Không Vòng Dầu

Hiện nay, bơm chân không vòng dầu được ứng dụng phổ biến trong các ngành thực phẩm, CNC, điện tử, y tế, bao bì, nhựa và cơ khí chính xác. Với khả năng làm việc ổn định 24/7, đây là giải pháp phù hợp cho các doanh nghiệp yêu cầu hệ thống chân không có hiệu suất cao và độ tin cậy lớn.

HCTECH hiện cung cấp đa dạng các dòng bơm hút chân không vòng dầu chính hãng từ những thương hiệu nổi tiếng như Becker, Busch, Wonchang… đáp ứng nhu cầu vận hành cho nhiều hệ thống công nghiệp khác nhau.

Bơm hút chân không vòng dầu là gì?

Bơm hút chân không vòng dầu (tiếng Anh: Oil Sealed Rotary Vane Vacuum Pump) là dòng bơm sử dụng dầu chân không chuyên dụng để làm kín, bôi trơn và làm mát trong quá trình vận hành. Khác với dòng bơm khô, sự hiện diện của màng dầu giúp triệt tiêu các khe hở cực nhỏ giữa cánh gạt và buồng bơm, từ đó cho phép thiết bị đạt được áp suất chân không tối ưu (độ chân không sâu hơn nhiều so với các công nghệ khác).

Nguyên lý hoạt động của bơm hút chân không vòng dầu

Bơm hút chân không vòng dầu hoạt động dựa trên nguyên lý thay đổi thể tích bên trong buồng bơm để thực hiện quá trình hút và nén khí. Khi rotor quay lệch tâm trong buồng bơm, các cánh gạt sẽ trượt ra vào nhờ lực ly tâm, tạo thành nhiều khoang khí có thể tích thay đổi liên tục.

Quá trình vận hành của bơm diễn ra theo 3 giai đoạn chính:

1. Hút khí

Khi thể tích khoang bơm tăng lên, áp suất bên trong giảm xuống tạo ra lực hút chân không. Không khí và hơi khí từ hệ thống sẽ được hút vào buồng bơm thông qua cổng hút.

2. Nén khí

Rotor tiếp tục quay làm thể tích khoang chứa khí thu nhỏ dần. Lúc này khí bên trong bị nén lại và áp suất tăng lên.

3. Xả khí

Khi áp suất trong buồng bơm cao hơn áp suất môi trường, khí sẽ được đẩy ra ngoài qua cổng xả. Chu trình này diễn ra liên tục giúp hệ thống duy trì độ chân không ổn định.

Trong quá trình hoạt động, dầu chân không đóng vai trò quan trọng giúp làm kín khe hở, giảm ma sát giữa các chi tiết và hỗ trợ tản nhiệt cho toàn bộ hệ thống.

Xem ngay video mô tả nguyên lý hoạt động của bơm chân không vòng dầu:

Cấu tạo máy bơm hút chân không vòng dầu

Bơm hút chân không vòng dầu, phổ biến nhất là dòng cánh gạt, vận hành dựa trên dầu chân không nhằm đảm nhiệm các chức năng làm kín, bôi trơn và tản nhiệt trong quá trình hoạt động. Về cấu tạo, bơm được chia thành 4 nhóm bộ phận chính cơ bản như sau:

1. Cụm buồng bơm và chi tiết chuyển động

Đây là bộ phận trực tiếp thực hiện quá trình hút và nén khí bên trong bơm.

• Stator: Phần thân buồng bơm có dạng hình trụ, thường được chế tạo từ gang chịu lực chắc chắn, tạo không gian hoạt động cho toàn bộ cụm quay bên trong.
• Rotor: Trục quay được lắp lệch tâm so với stator nhằm tạo ra sự thay đổi thể tích trong buồng bơm khi vận hành.
• Cánh gạt (Vanes): Các lá gạt mỏng đặt trong rãnh rotor, có khả năng trượt linh hoạt. Chúng thường được làm từ vật liệu composite chịu nhiệt và chống mài mòn cao.

2. Hệ thống cấp và tuần hoàn dầu

Hệ thống này đảm nhiệm vai trò bôi trơn, làm kín và hỗ trợ làm mát cho bơm.

• Dầu chân không: Có nhiệm vụ làm kín khe hở giữa cánh gạt và thành buồng bơm, đồng thời giảm ma sát trong quá trình hoạt động.
• Bơm dầu / Van điều tiết: Giúp dầu được cấp liên tục và phân phối đều vào bên trong buồng bơm.
• Két làm mát (tùy từng model): Hỗ trợ giảm nhiệt độ dầu sau quá trình tuần hoàn, giúp bơm vận hành ổn định hơn.

3. Hệ thống lọc khí và lọc dầu

Các bộ lọc giúp tăng độ bền thiết bị và hạn chế ô nhiễm trong quá trình sử dụng.

• Lọc cổng hút (Filter): Ngăn bụi bẩn và tạp chất xâm nhập vào buồng bơm, tránh làm hư hại cánh gạt và các chi tiết bên trong.
• Lọc tách dầu (Oil Mist Filter): Được lắp tại cổng xả nhằm giữ lại hơi dầu trong khí thải để tái tuần hoàn về bơm, hạn chế dầu phát tán ra môi trường.
• Lọc dầu: Có chức năng loại bỏ cặn bẩn và mạt kim loại phát sinh trong dầu tuần hoàn.

4. Các chi tiết hỗ trợ khác

• Động cơ: Thường là động cơ điện 3 pha giúp cung cấp lực quay cho trục rotor.
• Khớp nối: Kết nối giữa trục động cơ và trục rotor.
• Van một chiều cổng hút: Ngăn chặn dầu hoặc không khí trào ngược ra ngoài khi bơm dừng hoạt động.
• Kính thăm dầu: Giúp người vận hành dễ dàng quan sát lượng dầu và màu sắc dầu để châm thêm hoặc thay dầu định kỳ.

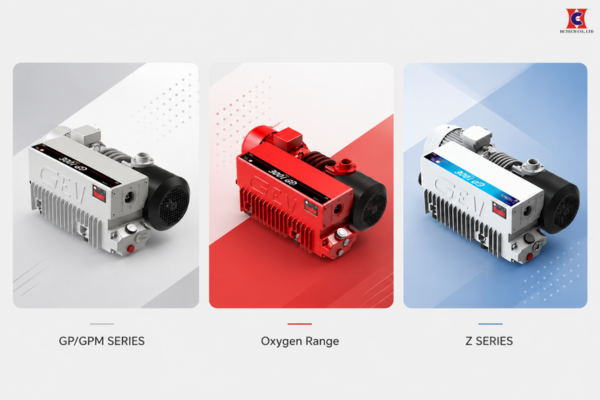

Các dòng bơm hút chân không vòng dầu phổ biến hiện nay

Trên thị trường hiện nay có nhiều dòng bơm hút chân không vòng dầu khác nhau, đáp ứng đa dạng nhu cầu vận hành trong công nghiệp. Mỗi thương hiệu sẽ có ưu điểm riêng về hiệu suất, độ bền và khả năng vận hành liên tục.

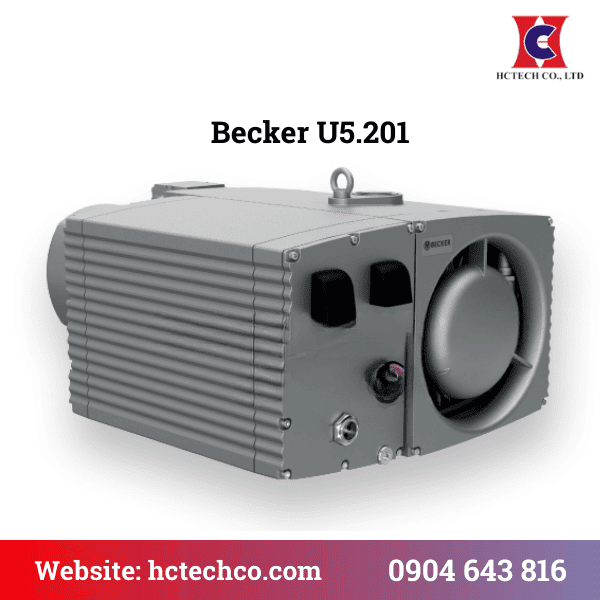

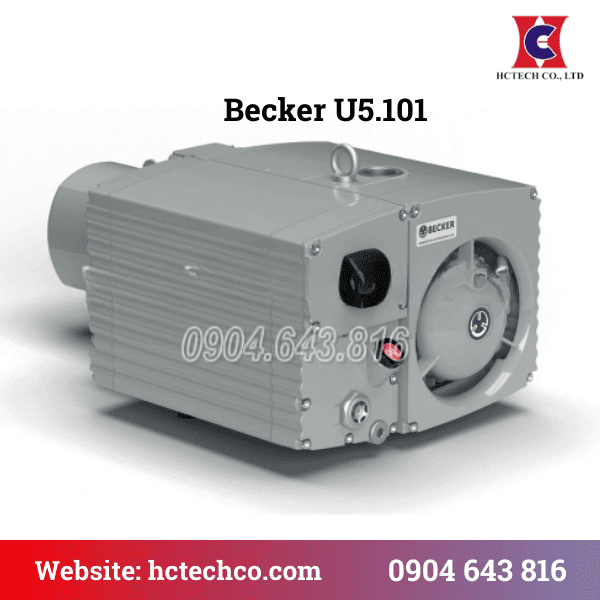

Bơm hút chân không vòng dầu Becker – Đức

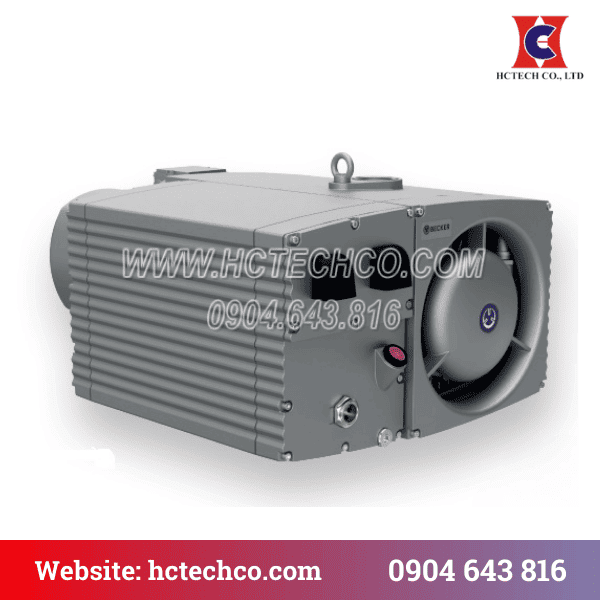

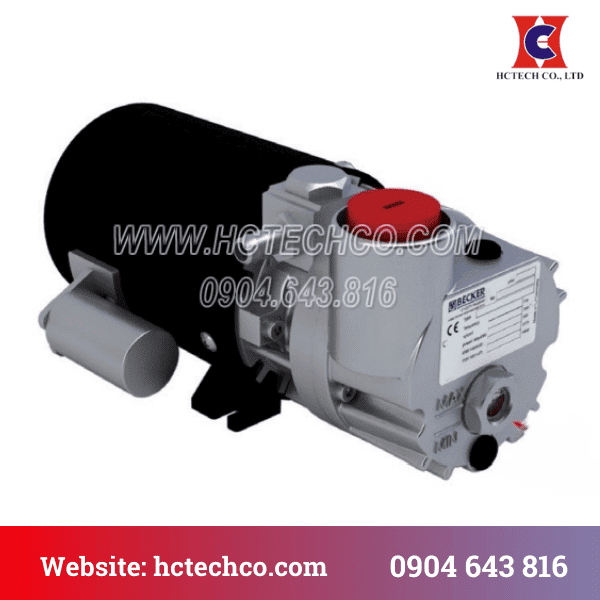

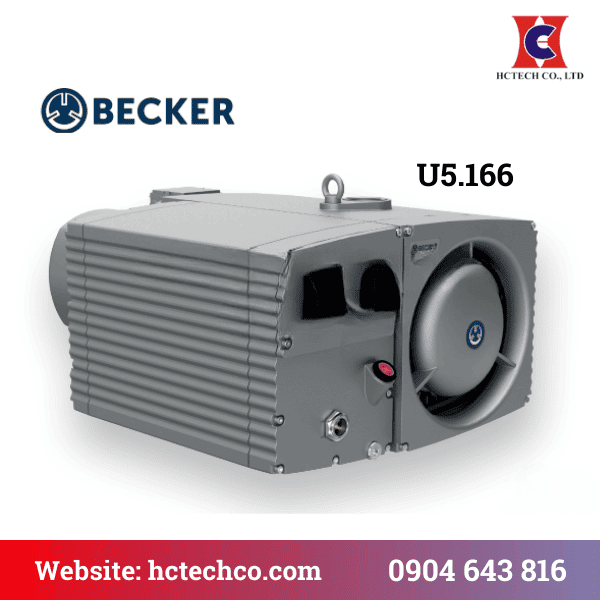

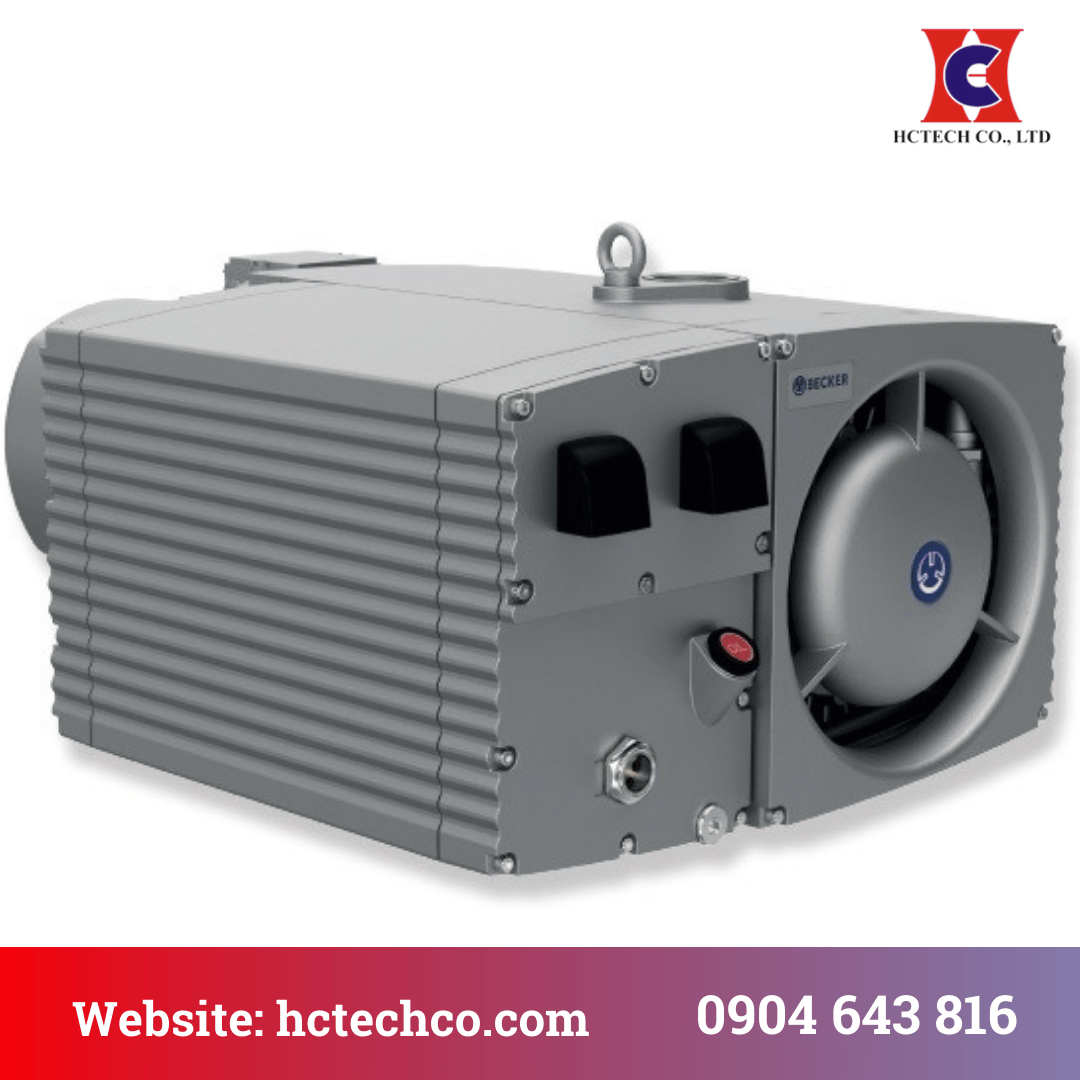

Becker là thương hiệu bơm chân không nổi tiếng của Đức, được đánh giá cao về độ bền, khả năng vận hành ổn định và tiết kiệm năng lượng. Các dòng phổ biến như Becker U4, U5 thường được sử dụng trong ngành CNC, in ấn, bao bì và điện tử.

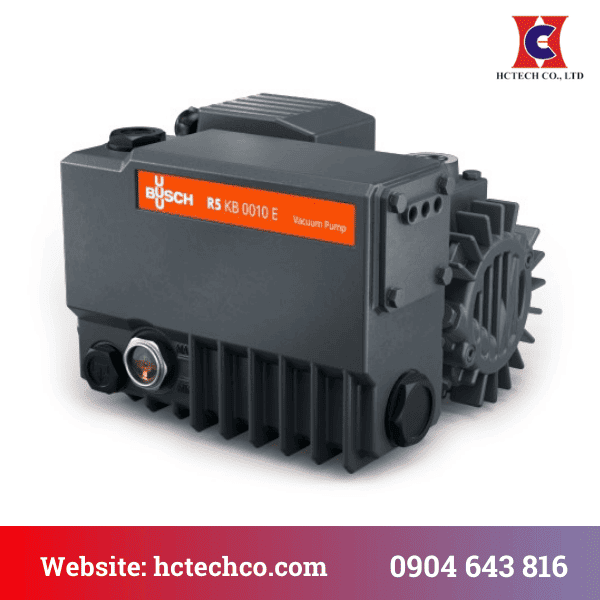

Bơm hút chân không vòng dầu Busch – Đức

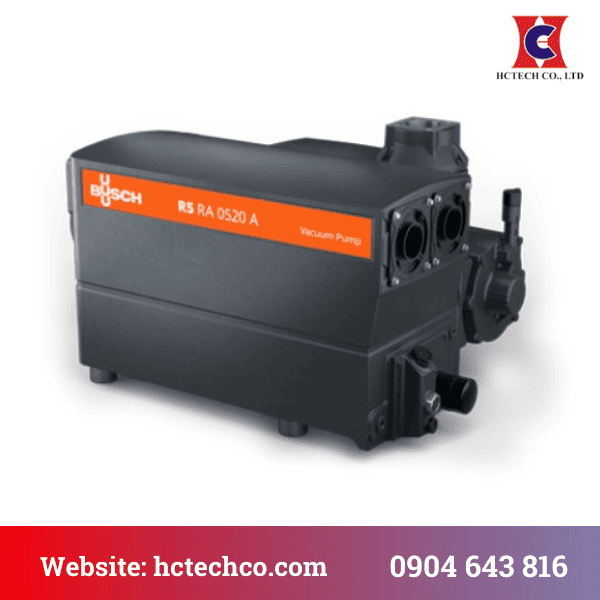

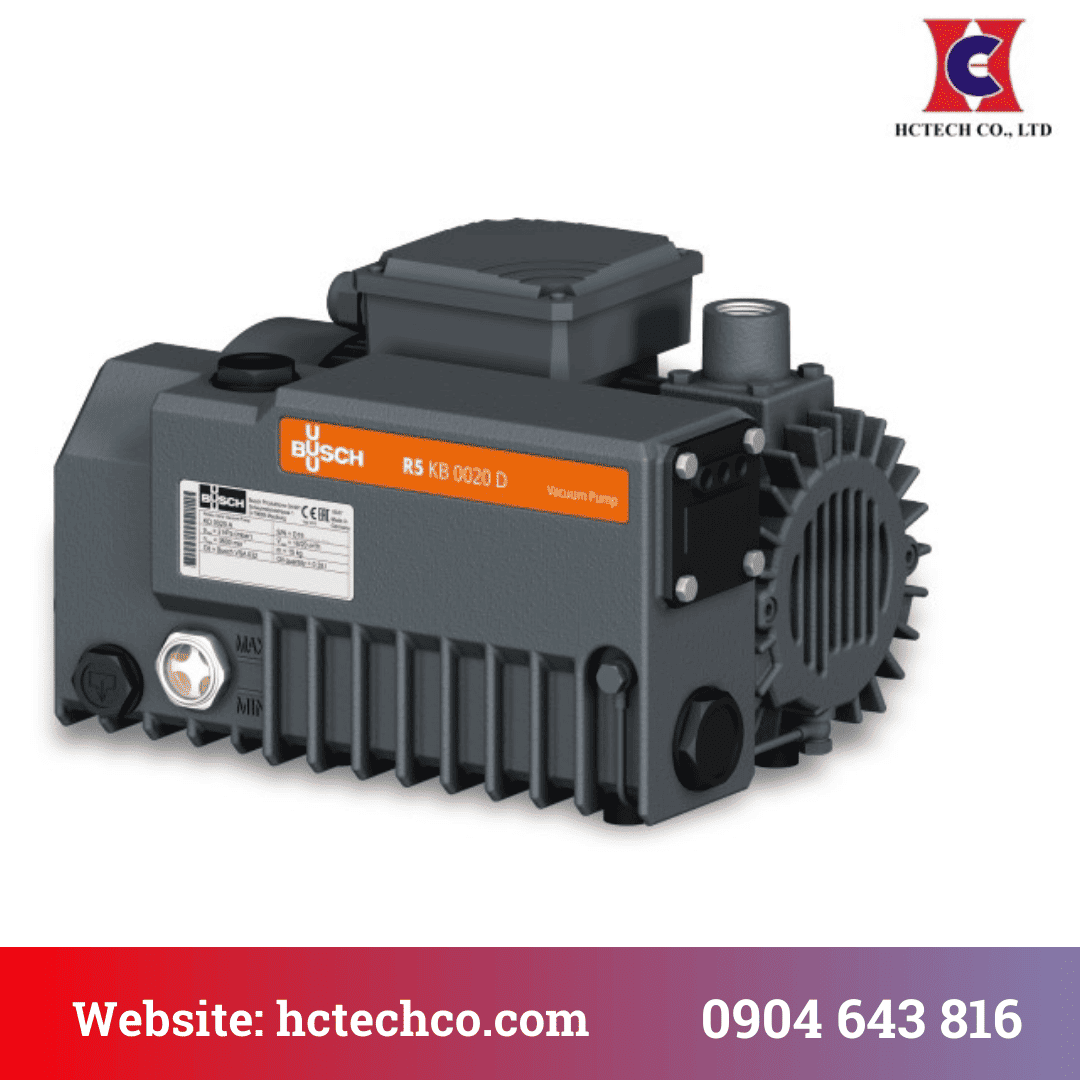

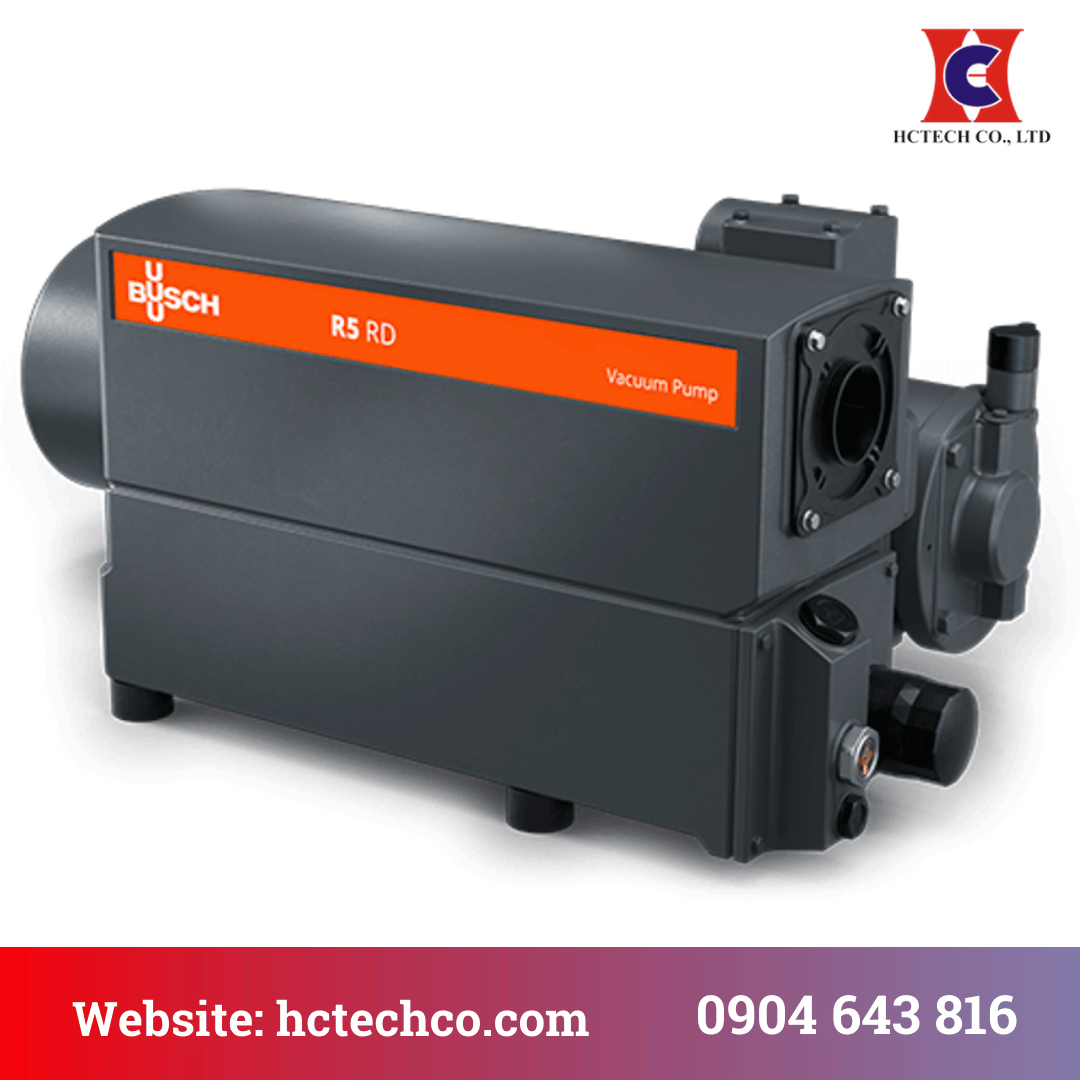

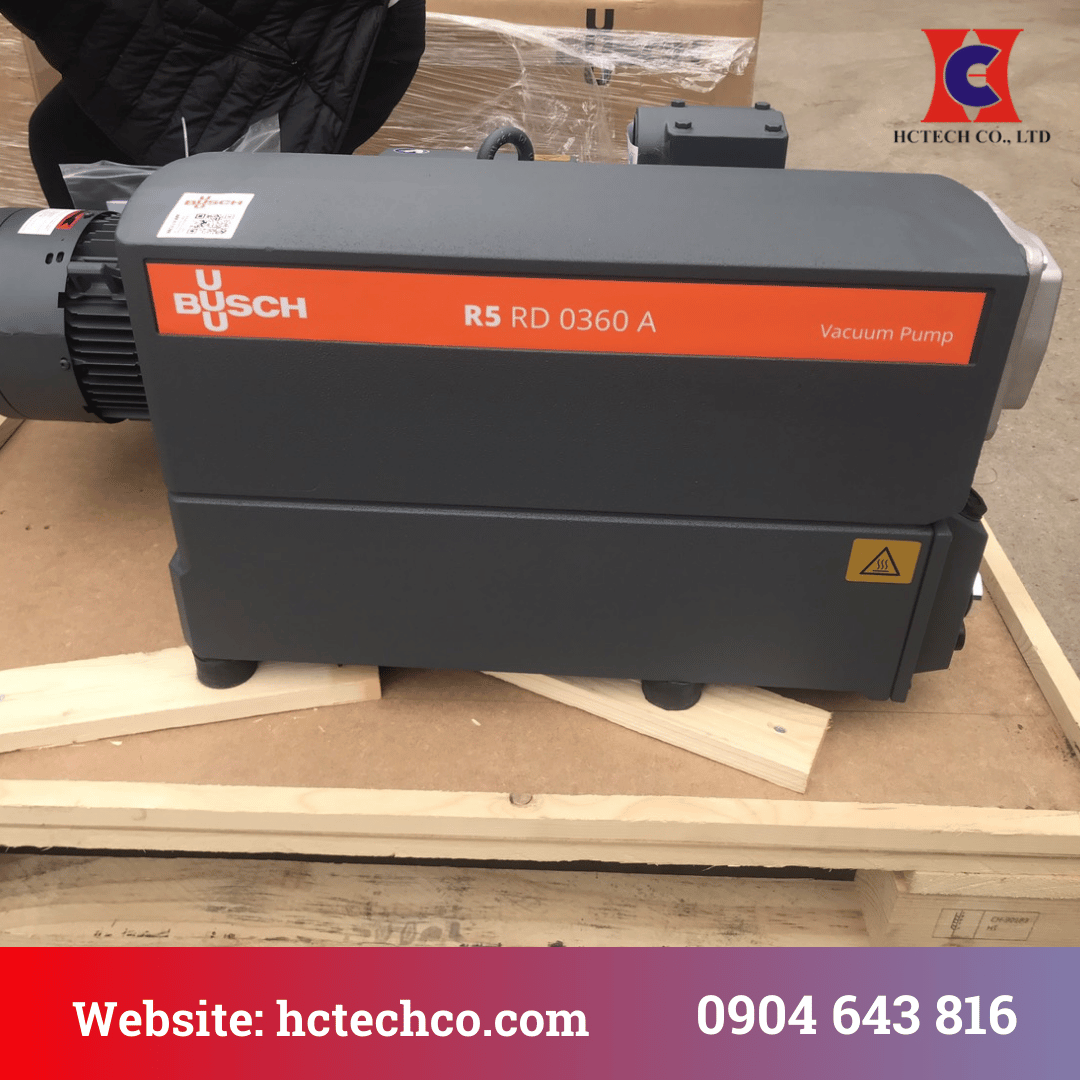

Busch là một trong những thương hiệu bơm chân không công nghiệp phổ biến nhất hiện nay. Dòng Busch R5 có khả năng tạo độ chân không sâu, hoạt động bền bỉ và phù hợp cho các hệ thống vận hành liên tục 24/7.

Bơm hút chân không vòng dầu Wonchang – Hàn Quốc

Dòng bơm tầm trung chất lượng cao, rất được ưa chuộng tại thị trường Việt Nam nhờ giá thành hợp lý và phụ tùng thay thế luôn có sẵn. Dòng WOVP thường được ứng dụng trong máy ép chân không thực phẩm hoặc máy CNC

Bơm hút chân không vòng dầu Leybold

Leybold là thương hiệu nổi tiếng đến từ Đức chuyên cung cấp các giải pháp chân không cho ngành công nghiệp kỹ thuật cao như điện tử, bán dẫn, phòng thí nghiệm và y tế.

Bơm hút chân không vòng dầu Edwards

Edwards được đánh giá cao về khả năng vận hành ổn định, độ chân không sâu và độ bền cao. Dòng bơm này thường xuất hiện trong các hệ thống chân không trung tâm và dây chuyền sản xuất công nghệ cao.

Dòng bơm hút chân không vòng dầu EVP và Divac

Là giải pháp ưu tiên cho các doanh nghiệp có ngân sách đầu tư ban đầu thấp nhưng vẫn cần lưu lượng hút lớn và áp suất chân không tốt.

Ưu điểm của bơm hút chân không vòng dầu

Bơm hút chân không vòng dầu được nhiều doanh nghiệp lựa chọn nhờ khả năng vận hành ổn định, tạo độ chân không sâu và phù hợp với môi trường sản xuất công nghiệp liên tục.

• Độ chân không sâu và ổn định: Nhờ sử dụng dầu để làm kín buồng bơm, thiết bị có thể đạt áp suất chân không sâu hơn so với nhiều dòng bơm thông thường. Điều này giúp hệ thống hoạt động ổn định trong các ứng dụng yêu cầu độ chính xác cao.
• Hoạt động bền bỉ 24/7: Hệ thống dầu giúp giảm ma sát và hỗ trợ làm mát hiệu quả, cho phép bơm vận hành liên tục trong thời gian dài mà vẫn duy trì hiệu suất ổn định.
• Tiếng ồn và độ rung thấp: So với nhiều dòng bơm công nghiệp khác, bơm chân không vòng dầu vận hành êm hơn, giúp cải thiện môi trường làm việc trong nhà máy.
• Tuổi thọ cao: Các chi tiết bên trong được bôi trơn liên tục giúp hạn chế mài mòn, giảm hư hỏng và kéo dài tuổi thọ thiết bị.
• Phù hợp với nhiều ngành công nghiệp: Bơm chân không vòng dầu có thể sử dụng trong nhiều lĩnh vực như thực phẩm, CNC, điện tử, y tế, bao bì, nhựa và cơ khí chính xác.

Ứng dụng của bơm hút chân không vòng dầu trong công nghiệp

Nhờ khả năng tạo chân không sâu và vận hành ổn định, bơm hút chân không vòng dầu được ứng dụng rộng rãi trong nhiều hệ thống sản xuất công nghiệp hiện nay.

• Ngành Thực phẩm & Đồ uống: Đóng gói chân không, sấy thăng hoa, loại bỏ bọt khí.
• Ngành Gỗ & CNC: Hệ thống bàn hút chân không để cố định phôi gỗ chắc chắn.
• Ngành Y tế & Dược phẩm: Hệ thống hút chân không trung tâm bệnh viện, sản xuất thuốc.
• Sản xuất Nhựa & Composite: Hút chân không trong khuôn đúc, định hình sản phẩm.
• Sản xuất linh kiện điện tử: Hút chân không trong quá trình làm sạch, vận chuyển bản mạch, định vị linh kiện siêu nhỏ và đóng gói chống tĩnh điện
• Ngành in ấn: Ứng dụng trong các hệ thống hút giấy, hút mực và vận chuyển vật liệu trên dây chuyền sản xuất.

Các lỗi thường gặp của bơm hút chân không vòng dầu

Trong quá trình vận hành liên tục, bơm hút chân không vòng dầu có thể gặp một số sự cố ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị. Việc kiểm tra và bảo dưỡng định kỳ sẽ giúp hệ thống bơm chân không vòng dầu vận hành ổn định và hạn chế tối đa các sự cố phát sinh.

Các lỗi thường gặp	Nguyên nhân	Dấu hiệu	Cách khắc phục
Bơm không đạt áp suất chân không (hút yếu)	Cánh gạt bị mài mòn, lòng xi-lanh bị xước, gioăng phớt hở khí hoặc đường ống bị rò rỉ	Bơm vẫn hoạt động nhưng không đạt độ chân không yêu cầu	Kiểm tra và thay cánh gạt nếu mòn quá mức. Kiểm tra gioăng phớt, siết chặt hoặc thay mới các mối nối bị hỏng
Nhiệt độ bơm quá cao	Thiếu dầu chân không, dầu bẩn hoặc đặc làm giảm khả năng bôi trơn và tản nhiệt, két làm mát bị tắc	Thân bơm nóng bất thường khi chạy liên tục	Vệ sinh két làm mát, bổ sung dầu đúng mức quy định. Nếu dầu cũ hoặc bẩn cần thay mới hoàn toàn
Hao hụt dầu hoặc rò rỉ dầu	Lọc tách dầu bị rách/tắc hoặc phớt trục bị hỏng	Dầu bắn ra cổng xả, xuất hiện khói trắng hoặc có vệt dầu dưới đế bơm	Thay lọc tách dầu mới, kiểm tra và thay phớt trục nếu cần. Sử dụng đúng loại dầu chân không chuyên dụng
Bơm phát tiếng ồn lớn và rung lắc	Vòng bi bị hao mòn, khớp nối motor lệch tâm hoặc có dị vật trong buồng bơm	Có tiếng lạch cạch hoặc rung giật mạnh khi vận hành	Kiểm tra độ đồng tâm khớp nối, thay vòng bi mới và vệ sinh sạch buồng bơm
Bơm không khởi động được	Hỏng tủ điện/rơ-le, buồng bơm bị kẹt hoặc motor bị cháy	Động cơ phát tiếng “ừm” hoặc không phản hồi khi bật công tắc	Kiểm tra nguồn điện, khởi động từ và thử quay trục bơm bằng tay. Nếu buồng bơm bị kẹt cần tháo vệ sinh và thay cánh gạt mới
