Đồng hồ đo chênh lệch áp suất là gì? Nguyên lý, phân loại và ứng dụng thực tế

Đồng hồ đo chênh lệch áp suất là thiết bị quan trọng trong các hệ thống công nghiệp, giúp xác định sự khác biệt áp suất giữa hai điểm để đánh giá hiệu suất vận hành và phát hiện kịp thời các sự cố tắc nghẽn, rò rỉ hay suy giảm lưu lượng. Bài viết dưới đây sẽ giúp bạn hiểu rõ đồng hồ đo chênh lệch áp suất là gì, nguyên lý hoạt động, các loại phổ biến và cách lựa chọn thiết bị phù hợp cho nhu cầu sử dụng thực tế.

1. Đồng hồ đo chênh lệch áp suất là gì?

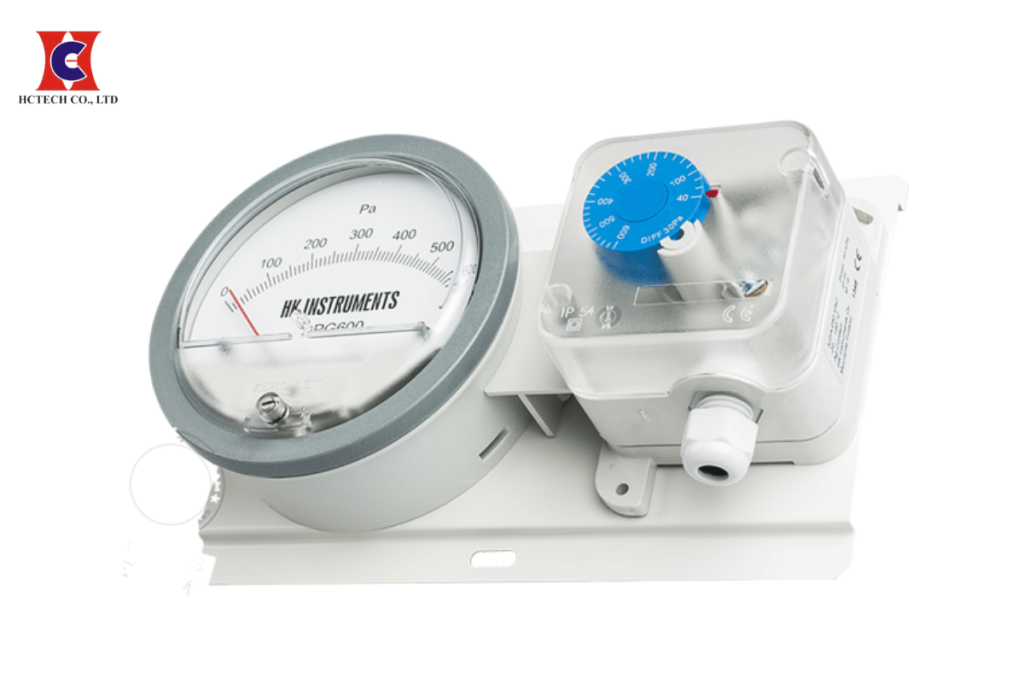

Đồng hồ đo chênh lệch áp suất (Differential Pressure Gauge) là thiết bị dùng để đo mức chênh áp giữa hai điểm trong hệ thống đường ống, bộ lọc, thiết bị áp lực hoặc phòng kín. Khác với đồng hồ áp suất thông thường chỉ đo áp tại một vị trí, đồng hồ chênh áp giúp xác định sự khác biệt giữa hai mức áp suất, từ đó đánh giá tình trạng vận hành, lưu lượng khí – nước, mức tắc nghẽn hay rò rỉ của hệ thống.

Nhờ khả năng đo chính xác chênh lệch áp suất (ΔP), thiết bị trở thành công cụ quan trọng trong các lĩnh vực HVAC, xử lý nước, công nghiệp thực phẩm, y tế, dược phẩm và kiểm soát phòng sạch.

2. Cấu tạo và nguyên lý hoạt động

2.1 Cấu tạo

Tùy theo từng loại, đồng hồ đo chênh lệch áp suất có cấu tạo gồm:

• Hai cổng kết nối áp suất: High Pressure (H) và Low Pressure (L).

• Bộ phận cảm biến: màng (diaphragm), màng xếp, ống Bourdon hoặc cảm biến điện tử.

• Bộ phận truyền động: cơ khí hoặc vi mạch điện tử.

• Mặt hiển thị: kim chỉ áp, màn hình LCD hoặc LED.

2.2 Nguyên lý hoạt động

Khi kết nối hai cổng vào hai điểm cần đo:

• Áp suất cao P1 tác động lên cổng High.

• Áp suất thấp P2 tác động lên cổng Low.

• Cảm biến trong đồng hồ tính toán ΔP = P1 – P2 và hiển thị lên thang đo.

Nguyên lý này giúp phát hiện nhanh sự thay đổi bất thường trong hệ thống, đặc biệt các sự cố tắc lọc hoặc chênh áp phòng sạch.

3. Các loại đồng hồ đo chênh lệch áp suất phổ biến

3.1 Đồng hồ chênh áp dạng cơ

• Hoạt động bằng màng hoặc ống Bourdon.

• Độ bền cao, không cần nguồn điện.

• Phù hợp hệ thống nước, khí nén, lọc bụi, HVAC.

3.2 Đồng hồ chênh áp dạng điện tử

• Dùng cảm biến áp suất số.

• Độ chính xác cao, hiển thị số, có thể kết nối tủ điều khiển.

• Phù hợp phòng sạch, nhà máy dược, nhà máy thực phẩm.

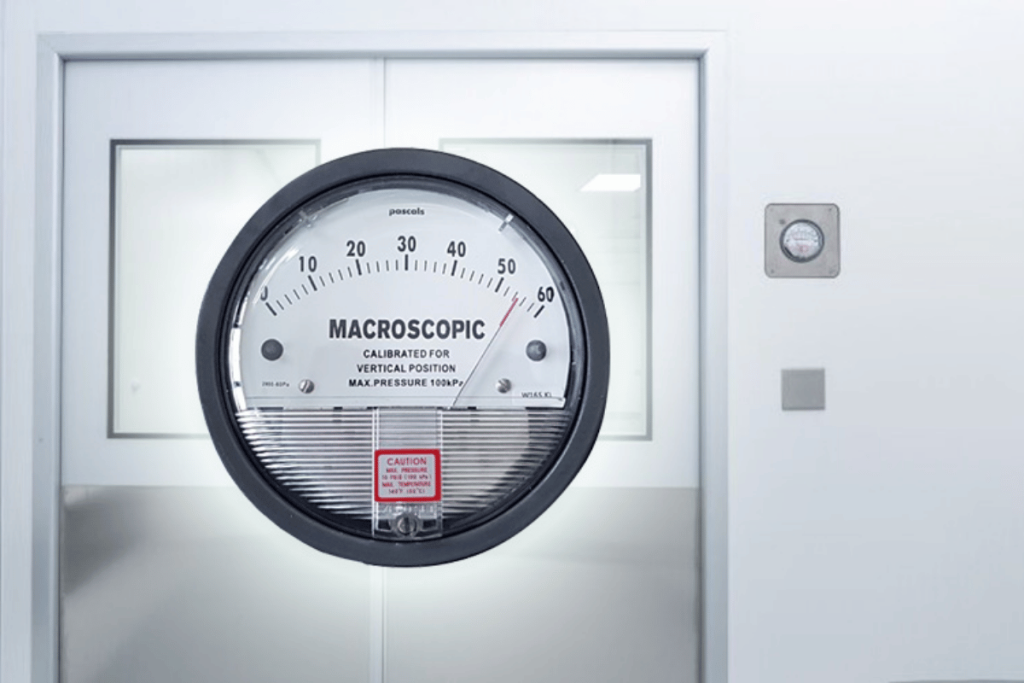

3.3 Đồng hồ chênh áp vi sai dùng cho phòng sạch

• Nhạy với áp suất thấp (0–60 Pa).

• Thiết kế nhỏ gọn, lắp đặt trên tường, đo chênh áp giữa các phòng.

3.4 Đồng hồ chênh áp dạng chất lỏng (Manometer)

• Dùng cột chất lỏng để hiển thị mức chênh lệch.

• Chi phí rẻ, phù hợp phòng thí nghiệm.

4. Ưu điểm nổi bật của đồng hồ đo chênh lệch áp suất

• Đo chính xác mức chênh áp ngay cả áp suất rất thấp.

• Giám sát được tình trạng bộ lọc, phát hiện tắc nghẽn sớm.

• Theo dõi áp suất phòng sạch ổn định, đảm bảo tiêu chuẩn GMP, ISO.

• Tăng hiệu suất vận hành, giảm sự cố và thời gian dừng máy.

• Đa dạng chủng loại, dễ lắp đặt và bảo trì.

5. Ứng dụng của đồng hồ đo chênh lệch áp suất

Thiết bị được ứng dụng rộng rãi trong:

5.1 Hệ thống HVAC, thông gió – điều hòa

• Kiểm tra tắc lọc bụi.

• Đo chênh áp phòng sạch, phòng áp dương, áp âm.

5.2 Công nghiệp xử lý nước

• Theo dõi chênh áp trước – sau màng lọc RO.

• Giám sát hiệu suất bộ lọc áp lực.

5.3 Nhà máy sản xuất thực phẩm, dược phẩm

• Kiểm soát áp suất phòng GMP, ISO 14644.

• Theo dõi các đường ống khí nén và hơi.

5.4 Công nghiệp hóa chất, dầu khí

• Đo chênh áp trong đường ống, bồn chứa và hệ thống công nghệ.

5.5 Phòng thí nghiệm – bệnh viện

• Duy trì chênh áp an toàn giữa các phòng vô trùng hoặc phòng cách ly.

6. Cách chọn đồng hồ đo chênh lệch áp suất phù hợp

Khi lựa chọn, cần lưu ý:

• Dải đo ΔP phù hợp với hệ thống (Pa, mbar, mmH2O, psi).

• Môi trường đo: khí, nước, hóa chất, hơi nóng.

• Kiểu kết nối: ren, mặt bích, tường.

• Loại hiển thị: cơ hay điện tử.

• Thương hiệu uy tín: Dwyer, Yokogawa, Fuji, Wise, Nuova Fima.

7. Kết luận

Đồng hồ đo chênh lệch áp suất là thiết bị quan trọng giúp giám sát, đánh giá và bảo vệ hệ thống thông gió, lọc nước, đường ống và phòng sạch. Việc lựa chọn đúng loại đồng hồ không chỉ giúp vận hành hệ thống ổn định mà còn tối ưu chi phí bảo trì và tăng tuổi thọ thiết bị.
